02 - Comment simuler le fonctionnement ?

Par ANTOINE DESPLAS, publié le lundi 18 janvier 2021 09:14 - Mis à jour le vendredi 28 novembre 2025 10:18

Comment simuler le fonctionnement ?

Algorigramme et Programmation

ravail à faire

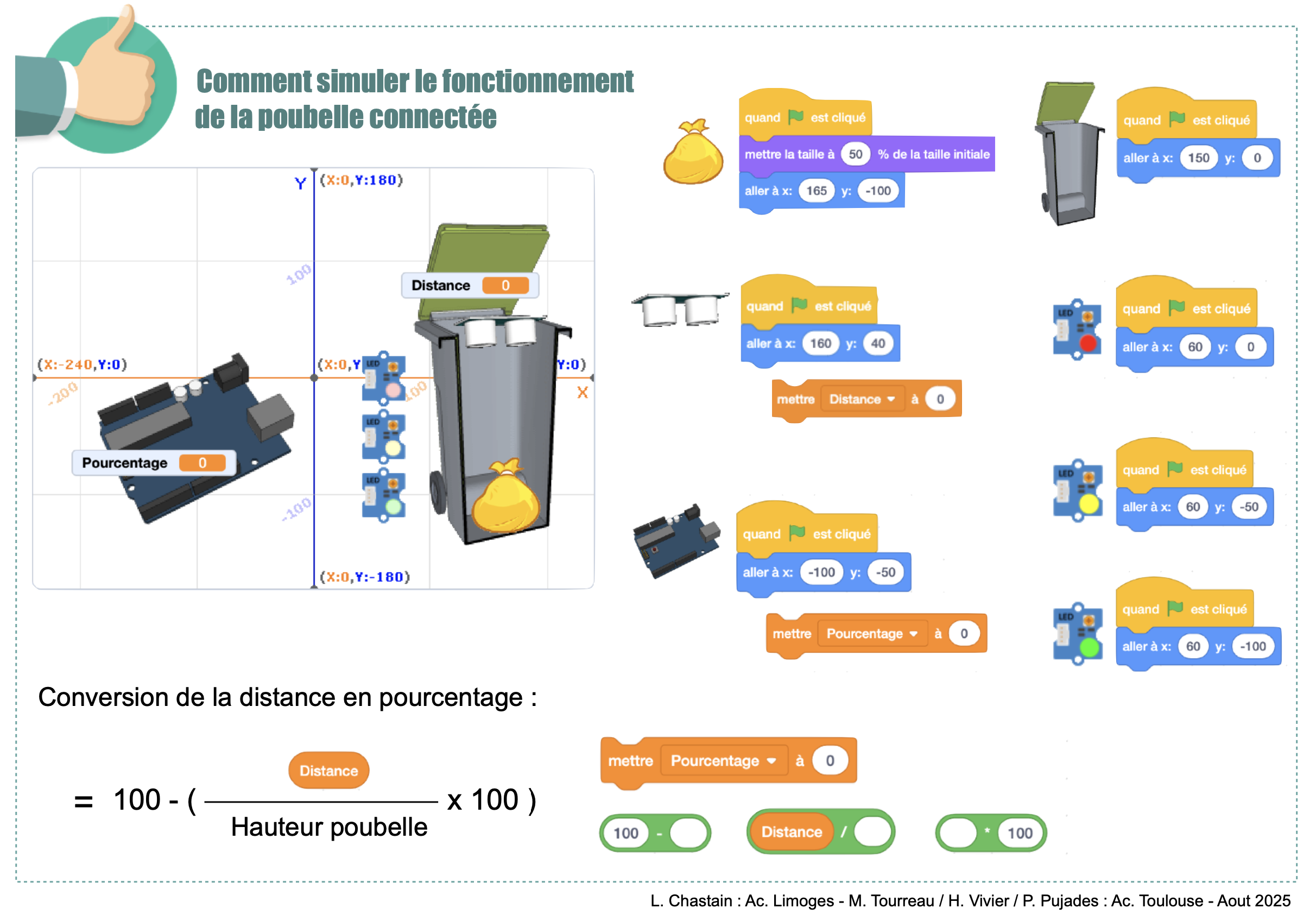

Valider l'algorithme par la simulation du fonctionnement de la poubelle sur le logiciel Scratch.

Aide :

Insérer les images
Les positionner comme indiqué
Programmer le sac poubelle de façon à ce qu'il monte et descente à l'aide des flèches du clavier
Programmer le capteur ultrason de façon à récupérer dans la variable "Distance" la distance entre le capteur et le sac poubelle
Programmer l'interface prog. de façon à calculer le taux de remplissage à l'aide de la formule indiquée et enregistrer la valeur dans la variable "Pourcentage".
Programmer les voyants afin d'afficher le bon costume en fonction du taux de remplissage

i résimon travail si...

Je sais traduire un algorithme en programme informatique ;
Je sais gérer les variables informatiques ;
Ma simulation est :
- conforme à mon algorigramme ;
- conforme au fonctionnement de la poubelle connectée.

essource

Fiche d'aide pour changer de costume

Fiche d'aide pour détecter une distance

Fiche d'aide pour débuter la simulation

Ensemble des images à utiliser
(dossier compressé .zip)

Fiches de connaissance

Algorithme / Organigramme

Chaine d'information

Information / Signal

Système embarqué

Simulation

Entrainement, Remédiation

Logiciel utilisé

Soit installer Scratch 2 sur votre ordinateur (Mac ou PC)

Soit utiliser la version Scratch 3 en ligne avec un compte

Vous pouvez PIXer

Pièces jointes
